産業全般の多様なニーズに最適化された 自動光学ソリューションにより、 最高水準の欠陥検出性能を保証します。

ギガビスのAOI (自動光学検査装置) は、
半導体基板から次世代技術領域に至るまで、
パターンやホールなどの微細欠陥を
精密に検査する圧倒的な技術力を提供します。

デモ動画を見る

Main

Package Substrate

  • FC-BGA
  • FC-CSP

PCB & Materials

  • MLB
  • HDI
  • FPCB
  • CCL

Expansion

  • Glass Mask
  • Thin Flim Power Inductor

Advance

Semiconductor Mid-end

  • PLP
  • FC-WLP

PCB & Materials

  • Glass Substrate

InSmart Nano

製品紹介

InSmart Nano 2/2

InSmart Nano 2/2 — Dimension, Weight, Panel Size, Line/Space specifications
ITEM SPECIFICATIONS
Dimension 1,460 (W) * 2,660 (D) * 2300 (H) mm
Weight 4,100 Kg, Possible to change due to option
Panel Size Standard Max: 510 * 515 mm
Line / Space Above 2 / 2㎛

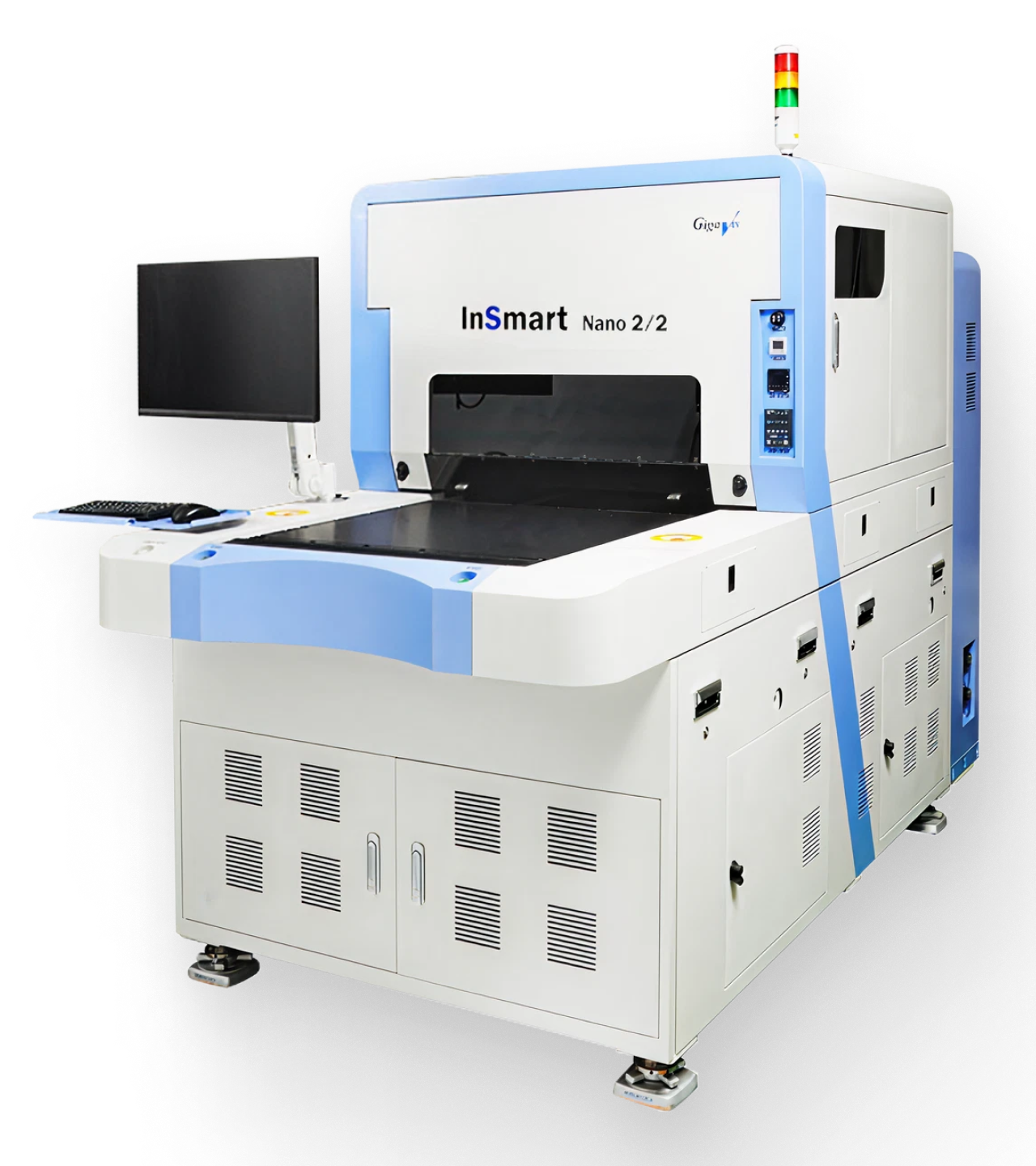

InSmart Nano 2/2 Product Image

欠陥イメージ取得

  • MONO

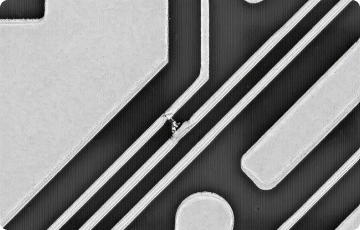

    MONO 欠陥イメージ
  • COLOR

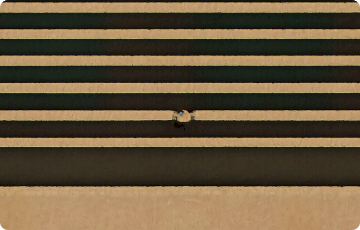

    COLOR 欠陥イメージ
  • UV

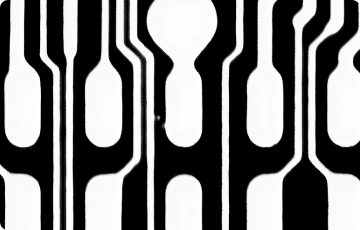

    UV 欠陥イメージ
